Elevadores para tubería de perforación para la producción de pozos de petróleo y gas

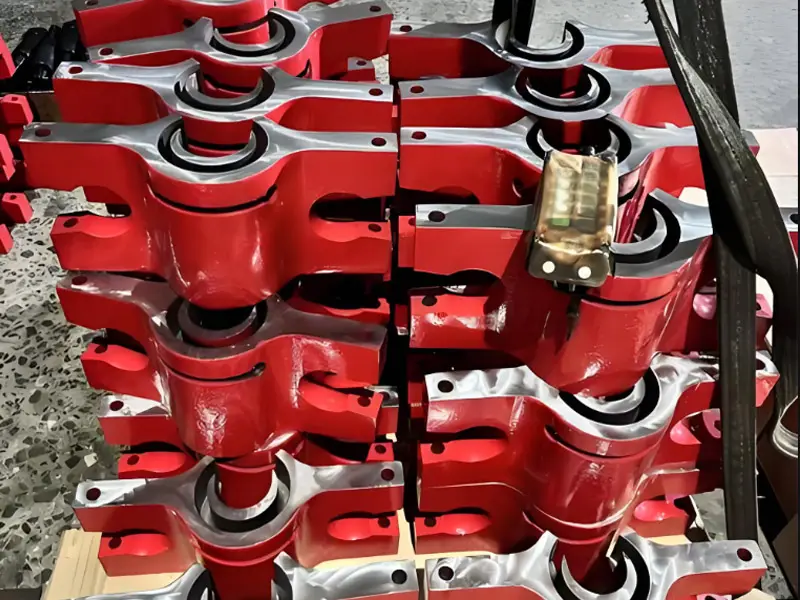

Los elevadores para tubería de perforación son dispositivos utilizados para levantar y suspender la tubería de perforación, que es el principal tubo utilizado para transmitir el par y el fluido de perforación durante el proceso de perforación. En las operaciones de perforación, se utilizan para levantar la tubería de perforación desde el suelo hasta la plataforma de perforación, o para sacar y bajar la tubería de perforación dentro del pozo. Los elevadores para tubería de perforación generalmente sujetan la conexión de la herramienta de la tubería de perforación para garantizar el levantamiento y la suspensión seguros de toda la sarta de perforación.

• Características:

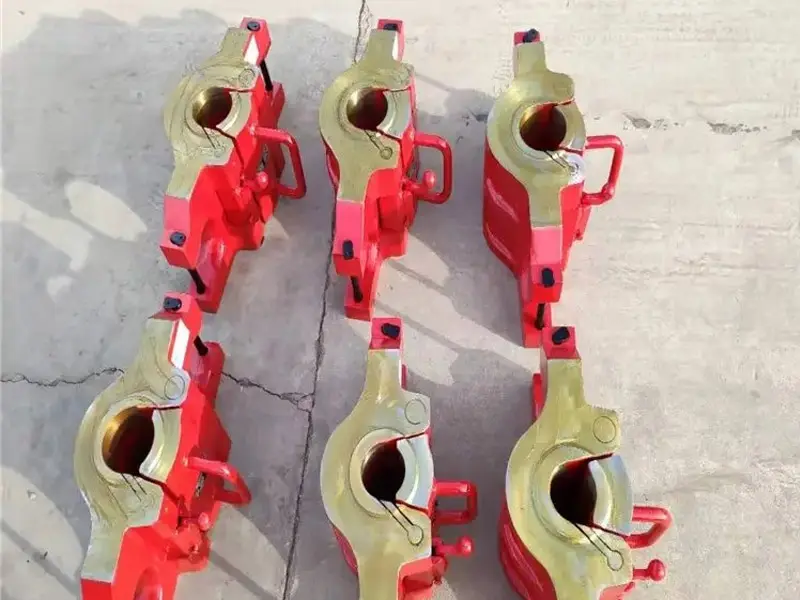

  • Estructura: Similar a los elevadores para tubería de revestimiento, comúnmente son de tipo cierre central (center latch) o de puerta lateral (side door), con un mecanismo de bloqueo para evitar la apertura accidental.
  • Capacidad de carga: Dependiendo del tamaño de la tubería de perforación y la profundidad de perforación, la capacidad de carga varía ampliamente, generalmente de 100 toneladas a 750 toneladas (como la serie DDZ).
  • Diámetro de tubería aplicable: Generalmente aplicable a tuberías de perforación de 2⅜ pulgadas a 6⅝ pulgadas, conforme al estándar API 8C.
  • Método de sujeción:
    • Tipo cónico de 18° (18° taper): Sujeta la conexión engrosada externa de 18° de la tubería de perforación, adecuada para tuberías de perforación estándar API.
    • Tipo de hombro cuadrado (square shoulder): Sujeta la tubería de perforación o la tubería de revestimiento con conexiones de hombro cuadrado.
    • Tipo deslizante (slip-type): Sujeta el cuerpo del tubo mediante deslizadores, adecuado para varios diámetros de tubo.
  • Diseño de seguridad: Equipado con un cierre de seguridad o un manguito deslizante para evitar la apertura accidental bajo cargas elevadas.
• Escenarios de aplicación:
  • Operaciones de levantamiento y descenso de la tubería de perforación durante las operaciones de perforación.
  • Manejo de componentes de la sarta de perforación, como lastrabarrenas (drill collar) o tubería de revestimiento.
  • Operaciones de alta carga en perforación en aguas profundas o condiciones geológicas complejas.
