Rodete de turbina hidráulica

El rodete de la turbina hidráulica es el componente más importante y fundamental de la turbina hidráulica, y se le conoce como el "corazón" de la turbina. Es directamente responsable de convertir de manera eficiente la energía cinética y potencial del flujo de agua en energía rotacional mecánica, impulsando el generador para generar electricidad.

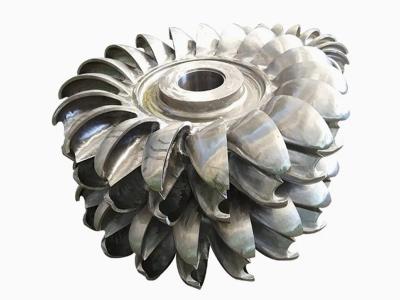

El flujo de agua, con una cierta presión y caudal, pasa a través de la voluta y los álabes directores móviles de la turbina hidráulica y luego se dirige al rodete. Los álabes del rodete reciben el impacto del flujo de agua (turbina de acción) o la fuerza de reacción (turbina de reacción), lo que obliga al rodete a girar. En este proceso, la energía del flujo de agua (energía de presión, energía cinética) se transfiere eficazmente al rodete, convirtiéndose en energía mecánica que impulsa la rotación del eje principal.

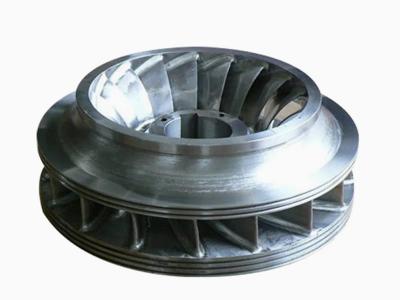

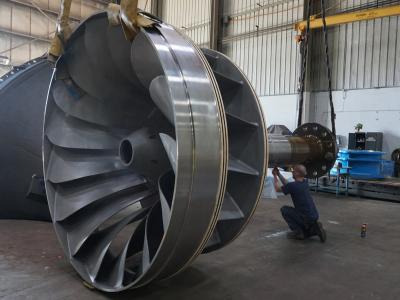

El cubo es la parte central del rodete y, por lo general, está conectado rígidamente al eje principal de la turbina hidráulica mediante una chaveta o brida, transmitiendo el par. Los álabes son estructuras aerodinámicas distribuidas uniformemente alrededor del cubo. La forma, el número, el ángulo y el acabado superficial de los álabes son factores clave que determinan la eficiencia, el rendimiento de cavitación y la estabilidad de funcionamiento de la turbina hidráulica. Los álabes pueden ser fijos (como en las turbinas Francis y Kaplan de hélice fija) o giratorios (como en las turbinas Kaplan de hélice ajustable). El anillo de descarga de agua se encuentra en la salida del rodete o en el anillo inferior, guiando el flujo de agua para que salga suavemente del rodete y entre en el tubo de aspiración, reduciendo las pérdidas hidráulicas y las vibraciones. Para los rodetes Francis, normalmente hay una corona superior y un anillo inferior que conectan los álabes en un todo.

El proceso de producción del rodete de turbina hidráulica integra una serie de procesos de fabricación avanzados, como el mecanizado CNC avanzado, la soldadura especial, la medición de precisión y las pruebas no destructivas, y la simulación digital. Sus productos sirven principalmente al sector de la energía limpia, en particular a las grandes centrales hidroeléctricas y de bombeo, y son una base importante para impulsar la transición energética y garantizar la seguridad de la red eléctrica.
