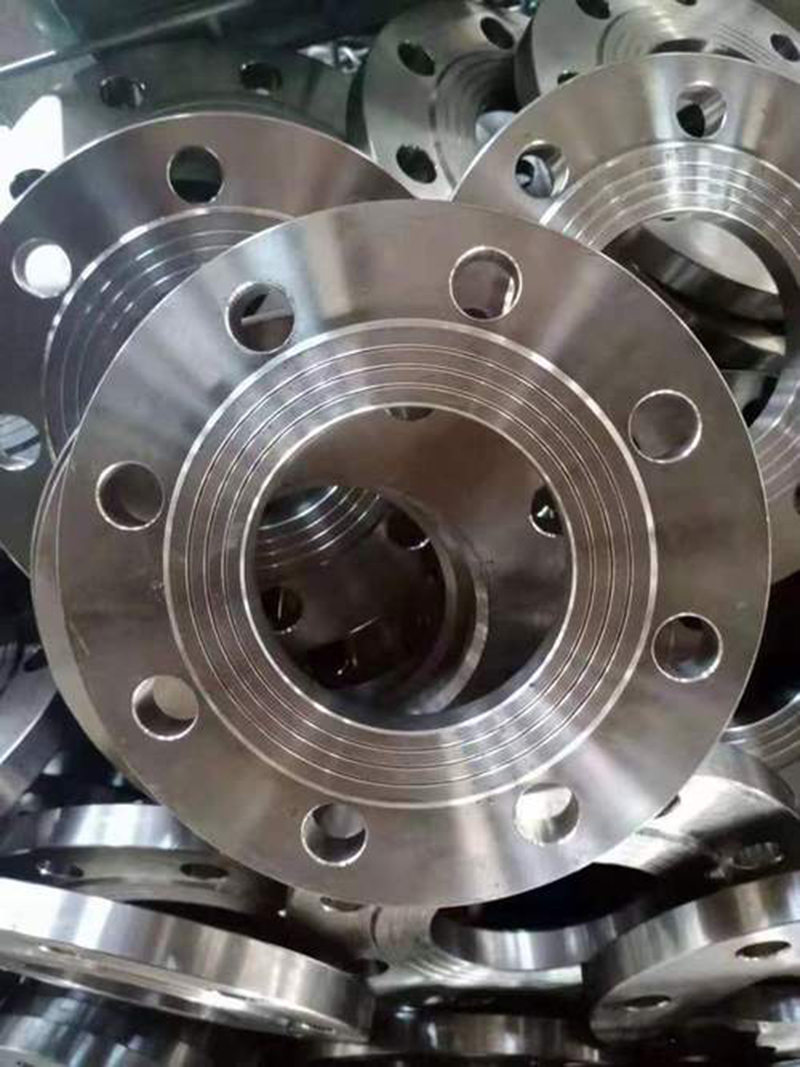

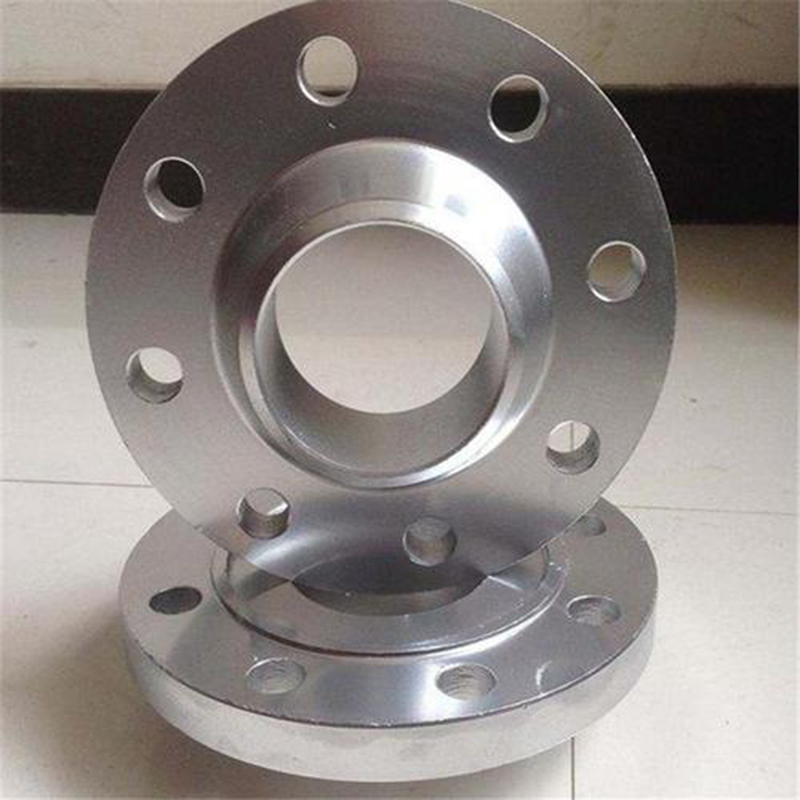

Bridas Forjadas de Alta Presión

Las bridas forjadas de alta presión son componentes metálicos utilizados para la conexión de tuberías de alta presión, generalmente fabricados mediante procesos de forjado para garantizar su alta resistencia, resistencia a la alta presión y buenas propiedades de sellado. A continuación, se presenta una descripción detallada de las bridas forjadas de alta presión:

1. Definición y Usos

Las bridas forjadas de alta presión se refieren a las bridas producidas mediante procesos de forjado, utilizadas para conectar tuberías, válvulas, bombas u otros equipos, y se aplican ampliamente en sistemas de tuberías de alta presión en industrias como la petroquímica, el gas natural, la energía eléctrica, la construcción naval y la energía nuclear. Su función principal es:

Conectar tuberías: Asegurar una conexión hermética del sistema de tuberías, manteniendo un buen rendimiento de sellado.

Soportar alta presión: Adecuado para condiciones de trabajo con alta presión, alta temperatura o medios corrosivos.

Facilitar el desmontaje y el mantenimiento: La conexión con bridas facilita la instalación, revisión y reemplazo del sistema de tuberías.

2. Proceso de Producción

La fabricación de bridas forjadas de alta presión utiliza principalmente procesos de forjado, incluyendo forja libre, forja en matriz y forja con membrana, con las siguientes características específicas:

Forja libre: Utiliza herramientas y equipos simples, adecuado para la producción de lotes pequeños y diversificados, con costos más bajos, y puede compensar los defectos de contracción y porosidad de los desbastes de fundición, mejorando las propiedades mecánicas.

Forja en matriz: Alta eficiencia de producción, alta precisión dimensional, distribución razonable de la estructura de la fibra, adecuado para la producción en masa, pero los costos del equipo son más altos.

Forja con membrana: Adecuado para bridas de formas específicas, equilibrando flexibilidad y calidad.

El proceso de forjado proporciona a las bridas las siguientes ventajas:

Alta resistencia: Los granos de la pieza forjada se refinan y la estructura es densa, lo que permite soportar mayores fuerzas de corte y tracción.

Resistencia a la corrosión: En comparación con las bridas de fundición, las bridas forjadas tienen un menor contenido de carbono y son menos propensas a la oxidación.

Excelentes propiedades mecánicas: La forma aerodinámica de la pieza forjada y las propiedades mecánicas son mejores que las de las bridas de fundición.

3. Materiales

Las bridas forjadas de alta presión generalmente se fabrican con los siguientes materiales para satisfacer las necesidades de diferentes condiciones de trabajo:

Acero al carbono: Como WCB, adecuado para entornos generales de alta presión.

Acero inoxidable: Como 304, 316, 316L, adecuado para entornos corrosivos.

Acero aleado: Como acero al cromo-molibdeno, acero al cromo-molibdeno-vanadio, adecuado para entornos de alta temperatura y alta presión.

Materiales especiales: Como aleaciones de titanio, materiales revestidos de flúor, utilizados para corrosión extrema o condiciones de trabajo especiales.

4. Formas de Superficie de Sellado

Las bridas forjadas de alta presión tienen diversas formas de superficie de sellado, que se seleccionan según el escenario de uso:

Cara realzada (RF): La más común, adecuada para tuberías generales de alta presión.

Cara macho y hembra (M/F): Proporciona un mejor efecto de sellado, adecuado para entornos de mayor presión.

Cara de lengüeta y ranura (T/G): Se utiliza en aplicaciones que requieren un alto sellado.

Cara plana (FF): Se utiliza en aplicaciones de baja presión o no críticas.

5. Estándares y Especificaciones

Las bridas forjadas de alta presión siguen estándares internacionales o nacionales, tales como:

Serie PN (sistema europeo): PN63, PN100, PN160, PN250, PN320, PN400, etc.

Serie Class (sistema americano): Class 600, Class 900, Class 1500, Class 2500, etc.

Las dimensiones y el grosor generalmente se diseñan de acuerdo con los estándares (como GB/T9119, HG20592, JB/T81), considerando un margen de seguridad.

6. Ventajas y Desventajas

Ventajas:

Alta resistencia, resistencia a la alta presión, adecuado para condiciones de trabajo exigentes.

Estructura densa, resistente a la corrosión, larga vida útil.

Alta precisión dimensional, pequeño margen de mecanizado, fácil instalación.

Desventajas:

El costo del proceso de forjado es mayor que el de las bridas de fundición.

Un forjado inadecuado puede provocar granos desiguales o grietas por endurecimiento.

7. Precauciones

Selección: Seleccione el material y la forma de la superficie de sellado adecuados según la presión de la tubería, el medio y la temperatura.

Instalación: Asegúrese de que las bridas estén alineadas y que los pernos estén apretados uniformemente para evitar fugas.

Inspección: Se deben realizar pruebas no destructivas (como ultrasonido, inspección de partículas magnéticas) durante el proceso de producción para garantizar que no haya defectos como porosidad y grietas.

Mantenimiento: Inspeccione periódicamente la superficie de sellado y la junta para evitar la corrosión o el desgaste.

8. Aplicaciones de la Industria

Las bridas forjadas de alta presión se utilizan ampliamente en:

Petroquímica: Transporte de petróleo y gas a alta temperatura y alta presión.

Industria energética: Como conexiones de tuberías de alta presión en equipos eólicos y nucleares.

Recipientes a presión: Asegurar una conexión confiable entre el recipiente y la tubería.

Sistemas de suministro y drenaje de agua: Utilizado para tuberías de alta presión en proyectos municipales.
